餐廚垃圾處理工藝

餐廚垃圾處理工藝

餐廚垃圾處理工藝流程為“預處理+蒸汽處理+三相分離”。即：對原始餐廚垃圾進行預處理分揀大的異物后，剩余物通入蒸汽進行處理，處理后濃漿液進行三相(油、水、固)分離：油料綜合利用，液相進入廠區滲濾液處理站，固相送去焚燒.

卸料進料

餐廚垃圾運輸車輛進入卸料大廳。進料斗設置在卸料大廳內，采用卸料平臺的方式，便于餐廚垃圾收運車直接卸料。卸料接收輸送系統設計1條生產線，設置一個40m3進料斗。進料斗底部設置螺旋運輸機(位于一層餐廚垃圾處理車間)，用于將餐廚廢棄物輸送至轉鼓洗篩機。

機械分揀

卸料進料單元輸出的物料經螺旋輸送機進入到轉鼓洗篩機。轉鼓洗篩機采用5cm的篩網，共設置三個出料口，物料在轉鼓洗篩機旋轉前進，物料中大于5cm的大渣(主要包括骨頭、碎玻璃等)從最末端出料口運出后直接由螺旋輸送機送往垃圾坑;小于5cm的重物質(主要包括石子、盤子、貝殼等)通過出料口出料后由螺旋運輸機收集后運至廠區垃圾坑;小于5cm的輕物質(主要為有機質等)由中間出料口出料后進入到剪切機，經過剪切機的剪切后進入到細格柵。

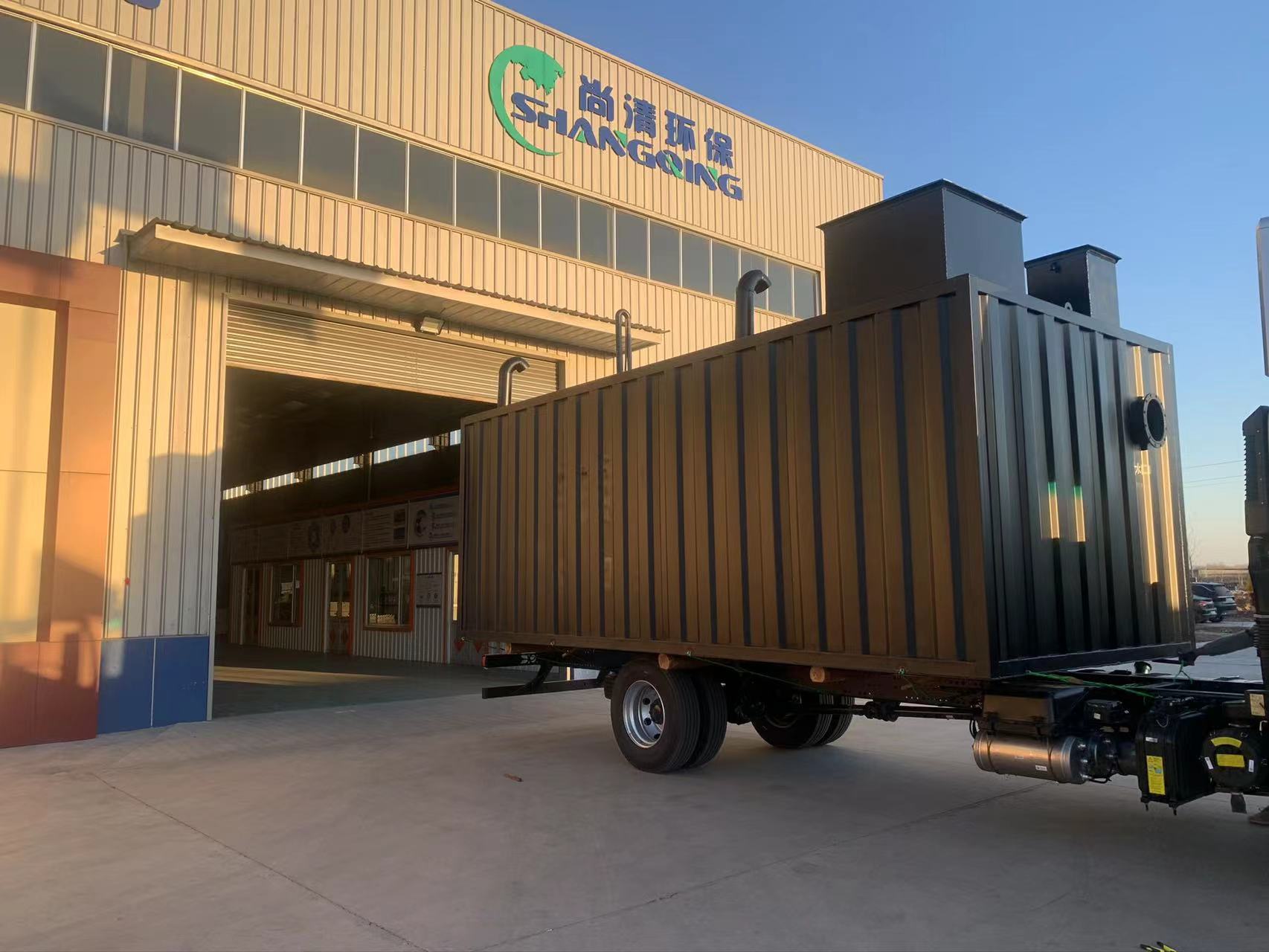

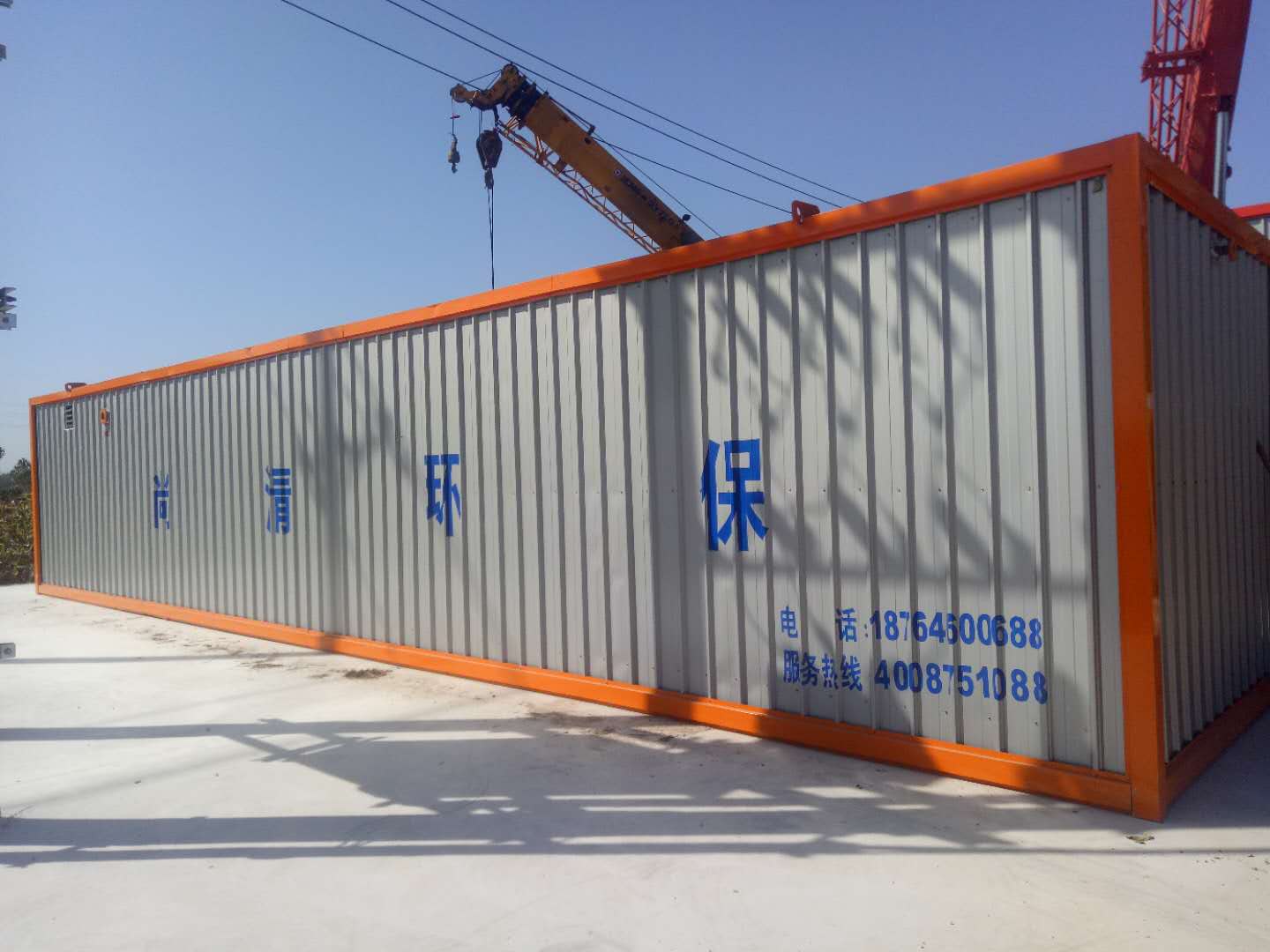

餐廚垃圾處理設備

格柵過濾

剪切后的物料進入到細格柵后，細格柵上部的分離出的固體物質進入細渣擠壓機，擠壓產生的細渣運至廠區垃圾坑，細渣擠壓機產生的廢水進入到混合池中。通過細格柵的物質進入到隔油池中。在此工序中需要加入一部分熱水對格柵進行沖洗。

滲濾液收集輸送

卸料斗及螺旋輸送機底部均設置滲濾液收集槽及輸送管道，滲濾液經收集后滲濾液采用污水泵輸送至細格柵內。

蒸汽處理單元

通過細格柵的物質進入到隔油池和混合池中，隔油池和混合池中采用蒸汽加熱的方式使油水分離(隔油池中加熱溫度為75℃，混合池加熱溫度為80℃，蒸汽加熱的作用一是為了更好的油水分離，二是一部分廢水回用設備沖洗時效果會(huì )更好)，隔油池上部油脂進入到混合池加熱攪拌后進入到三相分離機，隔油池下部含少量油的廢水經過回用水泵對用于轉鼓洗篩機、螺旋輸送機及剪切機的沖洗。

三相分離單元

混合池中的物質經過攪拌和加熱由混合池下部出料口進入到三相分離機，三相分離機將物料分離成油、水、渣三部分，分離后的固體物質(渣)經螺旋輸送機運至廠區垃圾坑，廢水經廢水緩沖罐輸送至廠區滲濾液處理站調節池，毛油經毛油緩沖罐后輸送至毛油罐暫時儲存后外運.
